SKDB-300-1A5開關型可調穩壓電源
 |
SKDB-300-1A5
開(kai)關型可調穩壓電源(yuan)
概述：該電源滿足(zu)國(guo)家標準要求，輸出(chu)電壓可(ke)調，保護功能齊全(quan)，用戶可(ke)通過(guo)調整電位器，得到連續可(ke)調的穩定電壓。
本規(gui)格輸出電(dian)壓：20~220V。
本公司還可為用戶提供各型開關電源的特殊訂貨。
電源主要技術指標
|
型 號 |
SKDB-300-1A5 | |
|
輸 入 參 數 |
交流輸入電壓 |
AC:220V±10% |
|
頻 率 |
47Hz～63Hz | |
|
輸 出 參 數 |
輸出電流 |
最大1.5A |
|
輸出電壓 |
20~220V（100k多圈電位器調整(zheng)） | |
|
最大輸出功率 |
300W | |
|
輸出電壓紋波 |
滿載時＜輸出電(dian)壓的(de)1% | |
|
其 它 |
效 率 |
＞85% |
|
工作方式 |
連續 | |
|
保護功能 |
過(guo)流保(bao)護(hu)，過(guo)載保(bao)護(hu)、超壓保(bao)護(hu)（自恢復） | |
|
開啟時間 |
≤0.5秒 | |
|
啟動方式 |
開關啟動 | |
|
安 全 |
絕緣電阻 |
＞20MΩ(500V測試(shi)) ;濕(shi)熱時大于2MΩ |
|
抗電強度 |
輸入與機殼, AC1.5kV，1分鐘。10mA測試 輸入與輸出, AC1.5kV，1分鐘。10mA測(ce)試 輸出與機殼, ; DC500V， 1分鐘。10mA測(ce)試 | |
|
環境 |
工作環境溫度 |
0℃～+40℃ |
|
存儲溫度 |
-10℃～+70℃ | |
|
電磁兼容 |
符合VDE0871 CLASS B. FCC CLASS B. 相關(guan)規定 | |
|
外形尺寸 |
長*寬*高 180*142*58mm | |
|
質 量 |
1.8kg | |
|
冷卻方式 |
12V 50*15溫控風扇 | |
技術特點
1.本電源采用開關電源專(zhuan)用(yong)模塊做脈寬調制(zhi)控制(zhi)，全橋高(gao)頻開關的拓撲形式；
2.為(wei)適應電磁兼容的要(yao)求(qiu)，輸入(ru)端外接高效阻波器，提高抗干擾能力；
3.為提高(gao)(gao)電(dian)源的(de)(de)(de)可(ke)靠性(xing)，本(ben)電(dian)源的(de)(de)(de)關(guan)鍵(jian)元件采用了較大幅度的(de)(de)(de)冗余設計，如主(zhu)開關(guan)管，輸(shu)出整流管、輸(shu)入整流橋(qiao)、輸(shu)入高(gao)(gao)壓電(dian)容、輸(shu)出濾波(bo)電(dian)容.主(zhu)變壓器(qi)。并設置三重保護功能，適(shi)應各種不利(li)的(de)(de)(de)工作條件。
測試須知
1.對本電源的測試應符合產品技術指標中的輸(shu)入(ru)輸(shu)出條件(jian)及環(huan)境要求；
2.使用(yong)精(jing)度符(fu)合測試要求的(de)儀表設備(bei)；做(zuo)輸入電壓變化試驗時，應使用(yong)10kW以上自偶調壓器，否(fou)則將影響測試精(jing)度；
3. 使用電(dian)阻(zu)負(fu)載，但所使用的電(dian)阻(zu)阻(zu)值不應隨(sui)溫度升(sheng)高而劇烈(lie)變化；
4．高(gao)溫實驗時，試驗環境應有良好通(tong)風；
注意事項
1. 本電(dian)源(yuan)裝(zhuang)置為內置式(shi)裝(zhuang)置，輸(shu)入端(duan)子外露，非專業(ye)人員謹防(fang)觸電(dian)。
2. 環境溫度參照技術指(zhi)標，并(bing)保證電(dian)源周圍有良好的通風條件(jian)。
3. 本(ben)電(dian)源(yuan)輸入(ru)端內接5A保險(xian)，開關(guan)啟動(dong)。
4. 電位器調節功(gong)能(neng)：（用戶不得擅自調整）
; WR1----過載保護（出廠時調(diao)好，用戶不得擅自調(diao)整）
WR2--- 保護電流值調節（出廠時(shi)調好在1.5A）
WR3----輸出電(dian)壓微調
控制板(ban)調整電位器示(shi)意圖(tu)

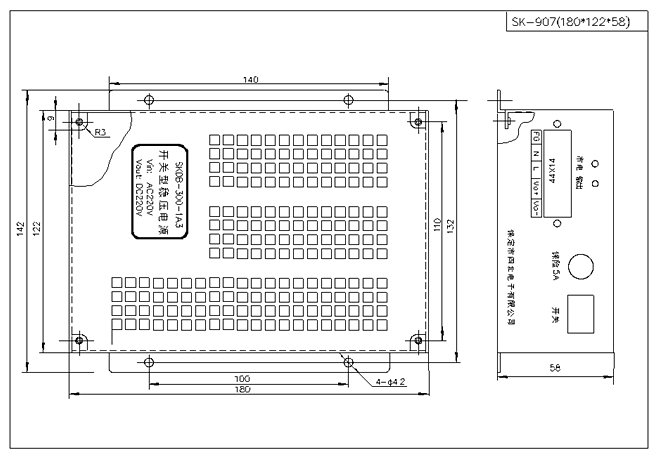

機殼安裝示意圖
